Cavaletes de Carga: Suporte, Estabilidade e Eficiência Industrial

Estruturas de suporte para transportadores de correia — fundamentais para garantir alinhamento, reduzir desgaste e aumentar a vida útil dos seus equipamentos.

Os cavaletes de carga desempenham um papel fundamental em sistemas de transporte industrial, especialmente em operações que utilizam esteiras transportadoras de correia. São eles os responsáveis por sustentar os roletes — de carga, de impacto e de retorno — garantindo que a movimentação de materiais ocorra com eficiência, segurança e o menor custo de manutenção possível.

Na Roletes Brasil, fabricamos cavaletes para correias de 16" a 84", nos modelos duplo, triplo, plano, alto-alinhante, de impacto e de retorno — com tabelas técnicas completas e suporte de especificação para cada aplicação.

O Que São Cavaletes de Carga?

Cavaletes de carga são estruturas metálicas de suporte projetadas para manter os roletes na altura e no alinhamento adequados ao longo de toda a extensão do transportador. Podem ser fixos ou ajustáveis conforme a aplicação e a carga que precisam suportar.

Cada modelo é dimensionado pela largura da correia em polegadas (16", 20", 24"... até 84") e pelo ângulo de inclinação dos roletes laterais (20°, 35° ou 45°), determinando a capacidade de carga e o formato de calha que a correia assume durante o transporte.

Principais Tipos de Cavaletes

A linha da Roletes Brasil cobre todos os modelos necessários para compor um transportador de correia completo:

Cavaletes de Carga Duplo

Compostos por dois roletes em V, são indicados para correias de 16" a 20" com cargas leves a médias. Disponíveis com eixos Ø 15 mm e Ø 20 mm, nos ângulos 20° e 35°. Referências: CCD 16"/20" Ø15 e Ø20.

Cavaletes de Carga Triplo

Três roletes formando calha — o padrão mais utilizado em mineração e cargas pesadas. Cobrem correias de 24" a 48", ângulos 20°, 35° e 45°, eixos Ø 15 mm a Ø 25 mm. Pesos que variam de 5,9 kg a 40,2 kg conforme o porte da correia.

Cavaletes de Carga Plano

Rolete único horizontal — ideal para produtos ensacados, embalados ou peças individuais onde não é necessária a formação de calha. Disponível de 16" a 48", com variantes alto-alinhante para correias que tendem ao desvio lateral.

Cavaletes Alto-Alinhantes

Possuem sapatas articuladas que reagem ao contato com a borda da correia, girando o cavalete e corrigindo automaticamente o desvio. Disponíveis nos modelos duplo, triplo e plano, de 16" a 48", com referências CCD-AA, CTT-AA e CCP-AA.

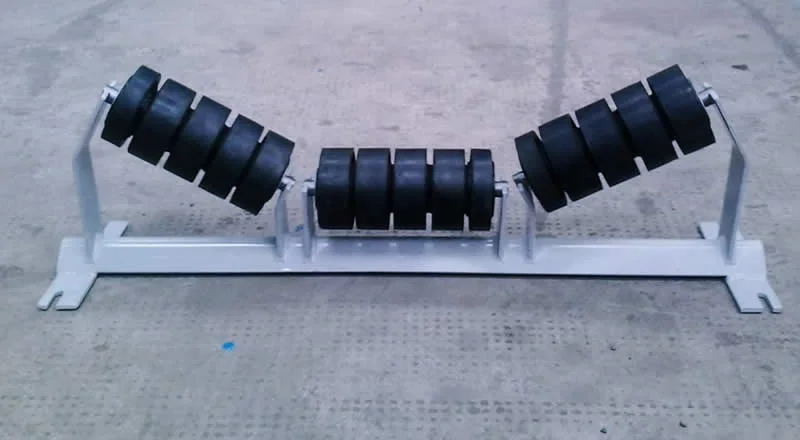

Cavaletes de Impacto

Instalados nos pontos de transferência onde o material cai sobre a correia, utilizam roletes com anéis de borracha que absorvem o choque e protegem a correia e a estrutura. Cobrem correias de 24" a 48", nos mesmos ângulos e eixos dos triplos.

Cavaletes de Retorno

Localizados na parte inferior do transportador, sustentam a correia vazia no sentido de retorno. O modelo padrão usa rolete liso; para correias que acumulam material aderido, aplica-se o modelo com anéis planos de borracha (RRA — retorno com anéis). Cobrem de 16" a 84".

Comparativo dos Modelos

Roletes Utilizados nos Cavaletes

Cada posição no transportador exige um tipo específico de rolete. A escolha correta impacta diretamente na vida útil da correia e no custo de manutenção:

Roletes de Impacto

Instalados nos cavaletes de impacto, são revestidos com anéis de borracha que absorvem e amortizam o choque do material sobre a correia no ponto de carga. Disponíveis de 20" a 84", com diâmetros de tubo Ø 101,6 mm a Ø 165,1 mm.

Roletes de Carga

Posicionados no lado superior do transportador, sustentam a correia e a carga em movimento. Disponíveis em modelos de carga 16" a 84", plana 16" a 60", com diâmetros de Ø 50,8 mm a Ø 165,1 mm.

Roletes de Retorno

Sustentam a correia vazia no percurso de volta. O modelo liso é o mais comum; o modelo com anéis planos de borracha (RRA) é indicado quando há acúmulo de material aderido na face inferior da correia, evitando desvios e desgastes prematuros. Disponíveis de 16" a 84".

Vantagens dos Cavaletes de Alta Qualidade

• Apoio e estabilidade — roletes permanentemente alinhados, minimizando desgaste prematuro da correia;
• Facilidade de instalação — estruturas modulares que reduzem o tempo de inatividade na manutenção;
• Versatilidade — linha completa para correias de 16" a 84" em todos os ângulos e configurações;
• Redução de custos — maior eficiência no transporte e menor frequência de substituição de componentes.

Setores de Aplicação

Os cavaletes da Roletes Brasil são utilizados em:

• Mineração — transporte de minérios e materiais pesados a granel em longas distâncias;
• Fertilizantes — carregamento e transporte de produtos químicos sensíveis;
• Logística e armazéns — movimentação de pallets, caixas e sacarias em centros de distribuição;
• Fabricação industrial — linhas de produção para peças, componentes e produtos acabados;
• Construção civil — transporte de agregados, brita e materiais de obra.

Manutenção Preventiva dos Cavaletes

Cavaletes bem especificados exigem manutenção mínima. Um programa preventivo básico deve contemplar:

Inspeções periódicas

Verificação do alinhamento lateral da correia, presença de roletes travados ou com vibração anormal, e integridade estrutural das sapatas e parafusos de fixação. Desvios laterais frequentes indicam necessidade de revisão dos cavaletes alto-alinhantes.

Substituição de roletes

• Roletes com barulho de rolamento ou vibração excessiva devem ser substituídos imediatamente;
• Nos pontos de impacto, inspecionar os anéis de borracha a cada ciclo de manutenção;
• No retorno, verificar acúmulo de material entre os anéis dos modelos RRA;
• Manter estoque de roletes de reposição para os diâmetros e comprimentos mais críticos.

Por Que Escolher a Roletes Brasil?

Nossa linha de cavaletes é fabricada com aço de alta resistência, tratamento anticorrosivo e roletes de precisão, garantindo desempenho superior mesmo nas condições mais severas. Fornecemos para as maiores operações de mineração e fertilizantes do Brasil, com entrega para todo o território nacional.

• Fabricação própria — compra direto de fábrica, sem intermediários;
• Linha completa: duplo, triplo, plano, alto-alinhante, impacto e retorno;
• Tabelas técnicas completas com peso, dimensões e referência para cotação imediata;
• Suporte de engenharia gratuito para especificação e dimensionamento.
