Modelo: RCAPS40XZ9

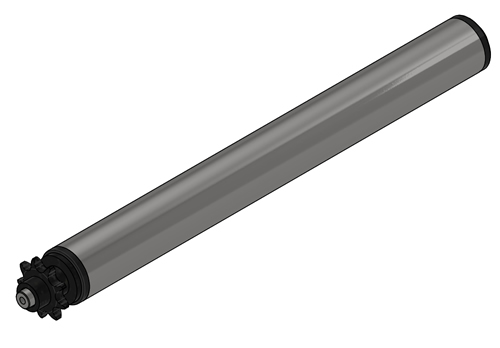

Rolete Acionado Poliamida simples ASA 40 xz 09
Rolete Série - RCAPS40XZ9
Rolete Acionado Poliamida simples ASA 40 xz 09
Rolete fabricado em tubo industrial SAE 1020 Ø38,10 x 1,50 há 2,0 mm de espessura.
Eixo trefilado SAE 1020 Ø12.
Rosca métrica ou UNC.
Engrenagem em poliamida ASA 40 xz 09.
Dimensões e Tolerâncias
Dimensões em milímetros, salvo onde indicado o contrário.
| Faixa Dimensional (mm) | Tol. Gerais | Sup. Usinadas |
|---|---|---|
| 0 a 300 | ± 1 | ± 0,125 |
| 300 a 1200 | ± 2 | ± 0,250 |
| Acima de 1200 | ± 3 | ± 0,400 |
- Excentricidade: 0,15 (para superfícies usinadas de mesma linha de centro)
- Angularidade: ±1°
