Modelo: RACQUADRADO 40XZ14

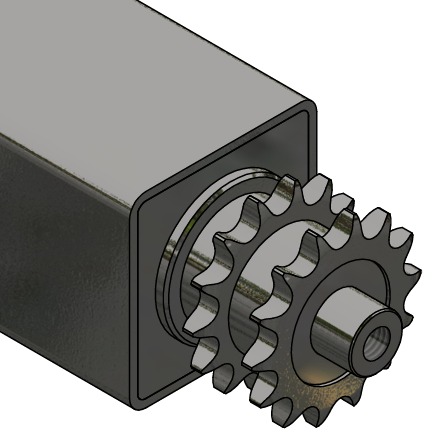

Rolete Acionado Quadrado ASA 40 xz 14
Rolete Série - RACQUADRADO 40XZ14
Rolete Acionado Quadrado ASA 40 xz 14
Fabricado em tubo SAE 1020 quadrado 60 x 60 ou 70 x 70 X 3,0. Eixo SAE 1020 Ø20, equipado com roscas em ambas as extremidades ou fresado.
Engrenagem em aço SAE 1045, encaixe dos rolamentos usinado após soldar os componentes para garantir excentricidade no rolo.
Dimensões e Tolerâncias
Dimensões em milímetros, salvo onde indicado o contrário.
| Faixa Dimensional (mm) | Tol. Gerais | Sup. Usinadas |
|---|---|---|
| 0 a 300 | ± 1 | ± 0,125 |
| 300 a 1200 | ± 2 | ± 0,250 |
| Acima de 1200 | ± 3 | ± 0,400 |
Excentricidade: 0,15 (para superfícies usinadas de mesma linha de centro)
