Modelo: RACS40XZ14

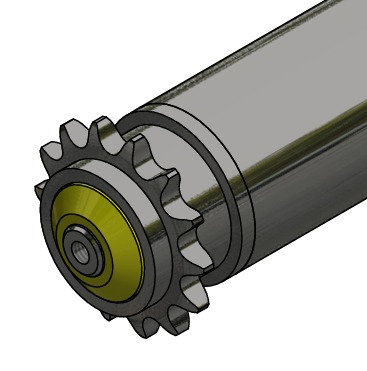

Rolete Acionado Engrenagem Simples ASA 40 xz 14
Rolete Série - RACS40XZ14
Rolete Acionado Engrenagem Simples ASA 40 xz 14
Rolete fabricado em tubo industrial SAE 1020 ou INOX 304
Ø50,80/ Ø60,30/ Ø63,50/ Ø76,20
Eixos SAE 1020 ou INOX 304 Ø12/ Ø15/ Ø1720 mm.
Engrenagem em aço SAE 1045 ou INOX 304.
Roscas Métricas ou em Polegadas.
Tampa e Caneca de Nylon.
Dimensões e Tolerâncias
Dimensões em milímetros, salvo onde indicado o contrário.
| Faixa Dimensional (mm) | Tol. Gerais | Sup. Usinadas |
|---|---|---|
| 0 a 300 | ± 1 | ± 0,125 |
| 300 a 1200 | ± 2 | ± 0,250 |
| Acima de 1200 | ± 3 | ± 0,400 |
- Excentricidade: 0,15 (para superfícies usinadas de mesma linha de centro)
- Angularidade: ±1°
